《 400MHz ３エレ 八木アンテナ 製作例》
Ｇ-４６３Ｎ３
| 型 式 | 3エレメント八木 | 周 波 数 | 462.0MHz 〜 465MHz | ||
|---|---|---|---|---|---|
| VSWR | 1.5 以下 | インピーダンス | 50 Ω | ||
| 利 得 | 8.15 dBi | Ｆ Ｂ 比 | 18 dB以上 | ||
| 最大入力 | 50 W (FM) | 電力半値角 | 51゜（垂直偏波において） | ||
| ブーム長 | 420 o | 回転半径 | 300 o | ||
| 重 量 | 約500 g | コネクター | Ｎ−Ｊ | ||
| 受風面積 | 0.02 u | 耐 風 速 | 瞬間最大風速40 m/sec. | ||
| 適合マスト | φ25o 〜 φ60o | ||||
| 備 考 | （※）オプション：同軸ケーブル 5D-2V 0.5m (NP-NJ) ( 仕様は、予告無く変更する場合があります) |
||||
※ 上記仕様は１例です。ご要望に合わせて設計致します。

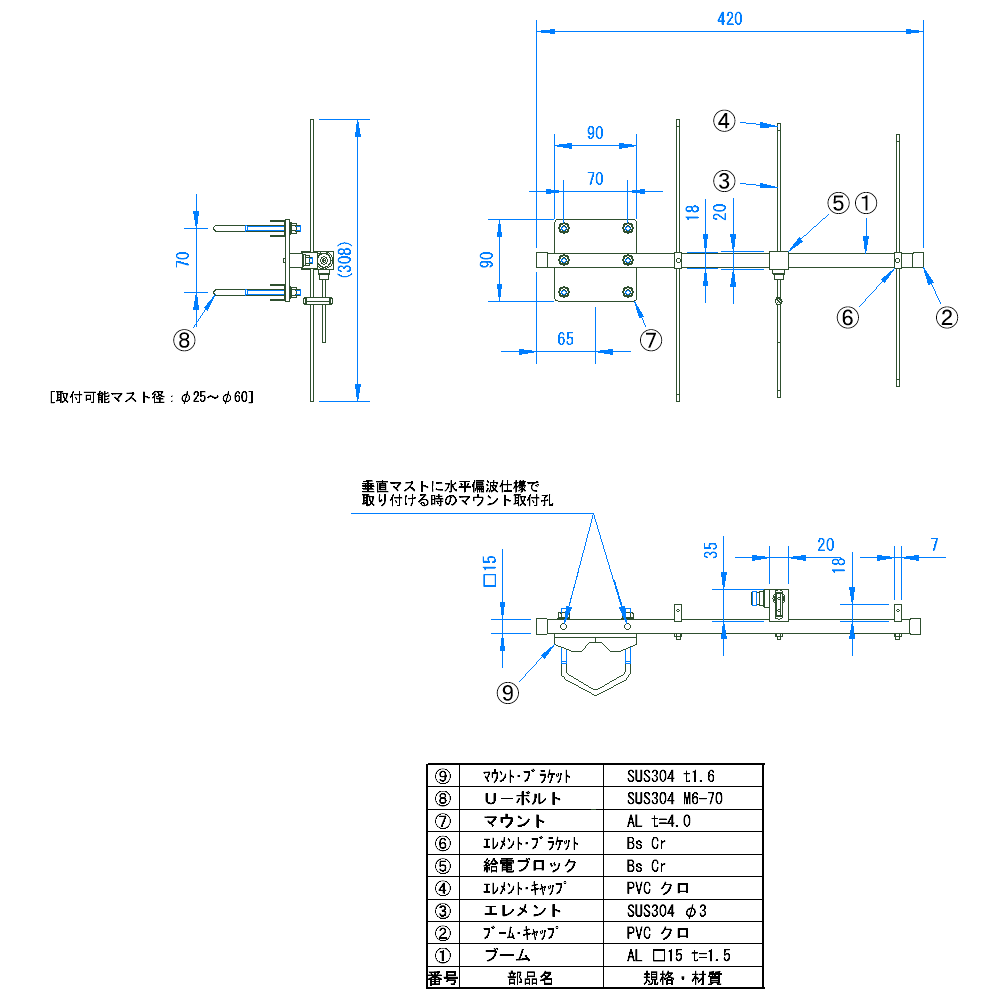

G-463N3 の外観寸法
